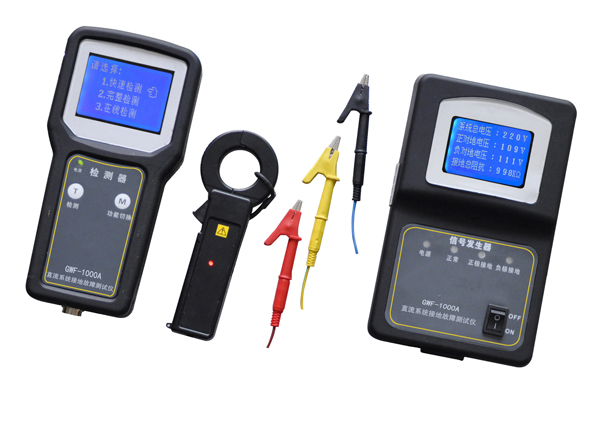

GWF-1000A直流系統接地故障檢測儀

GWF-1000A直流系統接地故障測試儀能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測范圍與抗干擾能力；采用了優秀的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，能夠指出接地點位置及方向。
本裝置可以查找解決各電壓等級（48V，110V，220V）直流系統中的間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、交直流竄電故障、多點接地等絕緣故障。
發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的安全連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。
GWF-1000A直流系統接地故障測試儀采用高分辨率傳感單元對直流系統中接地點的漏電流進行采集，在220V電壓等級下檢測600KΩ以內的對地絕緣阻抗，檢測速度快，定位精準，真正解決了直流系統中的絕緣故障問題。

接地故障檢測儀、直流接地故障測試儀、直流接地測試儀、直流系統接地故障測試儀、接地故障直流檢測儀


1. 可靠性高：采用進口16位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。
2. 精密選材：裝置采用高精度采集器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；
3. 人性化設計：采用液晶顯示屏供用戶查看信息、操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。
4. 智能化檢測識別系統：可以自動識別系統電壓等級、在系統絕緣阻抗發生變化后可以快速顯示絕緣阻抗信息、信息同步一次之后，不受檢測距離的影響、在進行檢測時，采集器既可鉗單根電源線，也可鉗多根電源線，提高檢測效率、檢測完成之后，如被測支路有絕緣故障，會判斷出故障點相對測試點的方向信息。
5. 完善的測試功能和故障處理能力：“分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類絕緣故障情況。
6. 高安全性：裝置可以在不向直流系統注入信號的條件下實現接地故障點的定位，在信號模式下，裝置內部設有限流限壓模塊，對直流系統無任何影響。


一、使用環境
l 環境溫度：-30℃～+50℃；
l 相對濕度：≤95%；
二、無線通信技術指標
l 信號功率：≤ 10dbm；
l 信號頻段：433Mhz；
l 靈敏度：－106dBm；
l 傳輸距離：在視距情況下，離地2米可靠傳輸距離250米
三、分析儀技術指標
l 適用直流系統電壓等級： 48V，110V，220V或用戶指定電壓等級
l 系統正負電壓測量范圍：0~300V
l 對地直流電壓測量范圍：0~300V
l 對地交流電壓測量范圍：0~280V
l 交流竄電故障告警門限：5V
l 電壓測量分辨率：0.1V
l 系統對地電阻測量范圍：0~999.9KΩ
l 接地電阻測量分辨率：0.1KΩ
l 顯示方式：LCD
l 檢測信號電流大小：0~2mA可調
l 檢測信號電壓幅值：0~50V可調
l 信號頻率：無信號模式與0.16Hz可選
l 抗直流系統分布電容干擾：1000uF
四、探測儀技術指標
l 信號模式下支路絕緣阻抗檢測范圍：
系統電壓等級為220V：　0~600KΩ
系統電壓等級為110V：  0~300KΩ
系統電壓等級為48V：　 0~60KΩ
絕緣阻抗測量分辨率：0.1KΩ
l 無信號模式下支路絕緣阻抗檢測范圍：
系統電壓等級為220V：　0~50KΩ
系統電壓等級為110V：  0~25KΩ
系統電壓等級為48V：　 0~10KΩ
l 絕緣阻抗測量分辨率：0.1KΩ
l 波形顯示時間： 12秒
l 電流測量范圍：±100mA
l 電流測量分辨率：0.01mA
l 顯示方式：LCD
l 方向顯示方式：同向或反向標示
l 抗直流系統支路分布電容干擾：100uF
l 與分析儀之間的使用距離：無距離限制
l 鉗口大小：Ф30mm
